震动筛工作原理

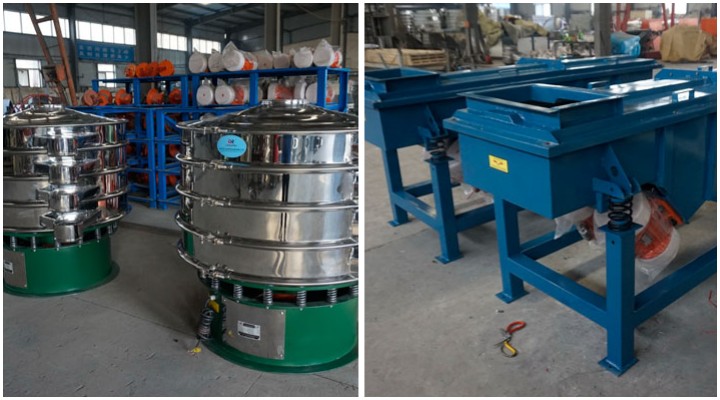

震动筛是一种常用的筛分设备，通过振动力使筛箱产生摇摆或往复振动，以实现对物料的分离和筛分。它广泛应用于各个行业，包括矿山、冶金、化工、建材等领域，用于对颗粒状物料进行筛分和分级。

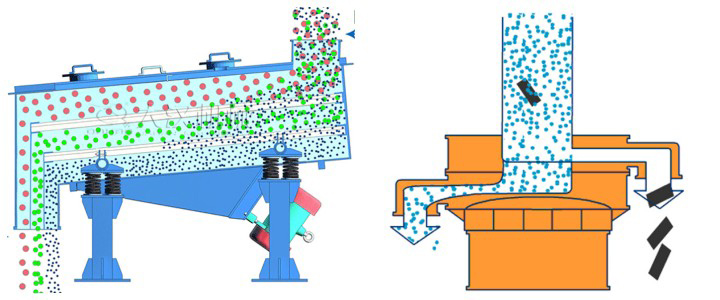

震动筛工作原理是利用物料在振动筛筛面上受到激振力的作用，使物料不断跳动，同时在重力的作用下加速向下运动，较粗的物料在振动的方向上跳动距离大，较细的物料在振动的方向上跳动距离小，从而实现物料的筛分。

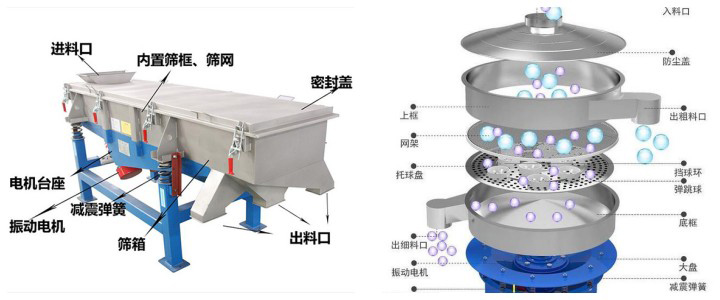

震动筛的结构主要由筛箱、筛网、激振器、悬挂装置、电机等组成。

筛箱是震动筛的主体部分，由钢板或铸铁制成，筛箱内安装有筛网。

筛网是震动筛的核心部件，由金属丝、塑料或橡胶等材料制成，筛网的孔径决定了物料的粒度。

激振器是震动筛的动力源，由电机带动偏心轮或摆锤旋转，产生激振力。

悬挂装置是将筛箱与机架连接起来，使筛箱能够在激振力的作用下自由振动。

电机是为激振器提供动力的，电机通过皮带轮或齿轮带动偏心轮或摆锤旋转。

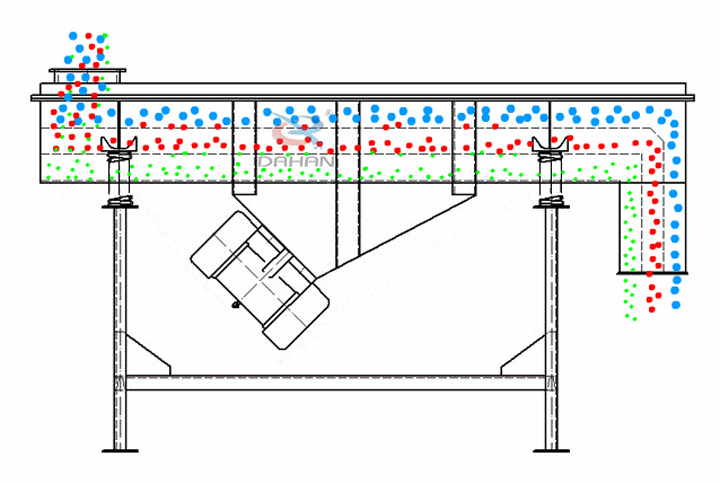

震动筛的工作过程如下：

电机带动激振器旋转，产生激振力。

激振力使筛箱振动，筛网上的物料也随之振动。

较粗的物料在振动的方向上跳动距离大，较细的物料在振动的方向上跳动距离小。

较粗的物料跳到筛网上方，从出料口排出，较细的物料通过筛网的孔隙，落到筛网下方，从筛下物料口排出。

震动筛的筛分效率取决于物料的粒度、筛网的孔径、激振力的强度、振动频率以及物料的性质等因素。

总的来说，震动筛通过振动力使筛箱产生往复或旋转的振动运动，利用筛网对物料进行分离和筛分。它具有高效的筛分能力，适用于各种颗粒状物料的分级和筛分。同时，它还具有结构简单、操作方便、维护容易等优点，广泛应用于化工、冶金、建材、食品等行业。
